陶瓷厂铂晶地坪


陶瓷厂的地面在多年使用下受到损害、起灰起砂,空鼓、裂缝、孔洞等现象出现,这些都是要及时处理的,尤其是当陶瓷厂地面起灰起砂。一般地面要是起灰是扫不干净的,根源在于地面不断粉化,灰尘就会不断的有,要想解决灰尘问题,就要对地面进行固化处理,否则你就会看到对方的陶瓷物件表面到处蒙着一层灰的现象,那么很容易给客户留下“不安全、不卫生、不健康、不环保”的印象,对企业的形象展示非常不利。

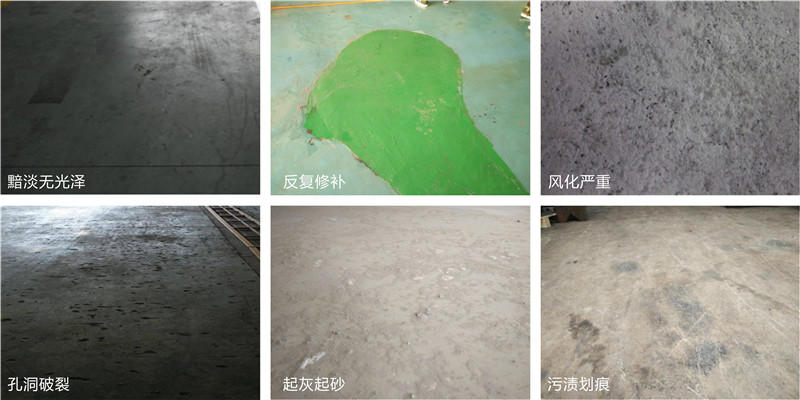

陶瓷厂地面可能存在的问题:


(地面问题)

处理方法:铂晶地坪系统-固化施工工艺

施工材料:铂克混凝土固化剂FS-801(铂晶1号)

施工流程:

铂晶地坪系统-固化施工工艺采用的主要地坪材料铂克混凝土固化剂FS-801(铂晶1号)与混凝土中的水泥进行水合反应,生产不膨胀,不收缩,性质稳定的化学产物(C-S-H),使整个地面更加密实,坚固有效解决陶瓷厂地面起灰起砂的问题,得到一个不起灰不起砂、耐磨抗压陶瓷厂铂晶地坪:

1、绿色环保:铂克混凝土固化剂是通过认证的环保材料,地面没有刺鼻气味,更安全,更放心。

2、不起砂、不起灰:地面经过铂克混凝土固化剂处理后,硬度、密度、亮度得到显著提高,地面更加耐磨,使用更久。

3、耐磨抗压:地面经过铂克混凝土固化剂处理后,能够承载众多车辆的来回碾压和摩擦。

4、防污耐脏:地面经过铂克混凝土固化剂处理后,可以有效延缓水、油、酸碱等物质的渗透,地面更加美观整洁,帮助提升企业形象和实力。

5、易清洁、维护成本低:地面经过铂克混凝土固化剂处理后,地面便于清洁,使用若干年后如光泽度下降,再次抛光即可恢复如初,维护简单,大大降低了成本。

【广州陶瓷厂-混凝土铂晶地坪】

一、勘察地面,根据地面情况确定材料选择和施工方案。

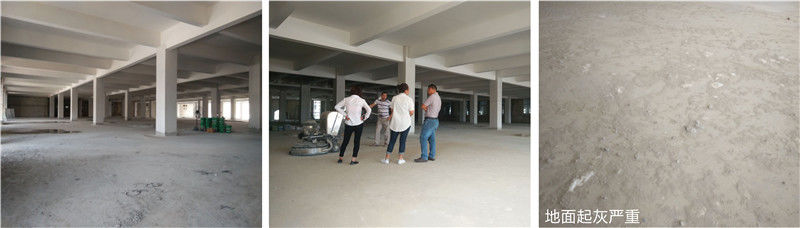

地面情况:新建楼层基面没有凿平层,地面硬度C30以上;地面有泥块,建议先清除后再打磨;地面平整度高低±10mm以内;车间处理于新建状态,可大面积施工

施工方案:铂晶地坪系统-固化施工工艺

材料选择

1、材料:铂克混凝土固化剂FS-801(铂晶1号);FX-1008混凝土修补剂;FB-2001混凝土保护剂;EC-1009-1高效能超早强砂浆;EC-1009-2高效能超早强砂浆

2、磨料:HTG-3Y-HF:30#,60#,80#金属磨片;HTG-C310N50#100#200#400#树脂干磨片;HTG-C405XZ-800#抛光片;HTG-DIP-S0041500#3000#高速抛光垫

3、机器:HTG-777-4A自带驱动地坪研磨机;HTG-IVC550大型工业吸尘器;HTG-HP-27高速抛光机、小型边角研磨机HTG-S250

4、工具:硬度测试笔,测光仪,回弹仪,电磨,切割片,尘推,喷壶、毛套

二、准备工作

1、对施工区域周围放置施工标志,对施工区域交通进行管制;2、检查电源,检查施工区域无安全隐患;3、确定取水处,垃圾堆放处;4、确定操作人员熟悉机器使用;5、全程记录完整施工记录(记录每个工序的机器行走速度,和注意事项,确定责任人)。

三、清理地面

清除垃圾,检查地面情况去除膨胀螺丝等硬质材质。

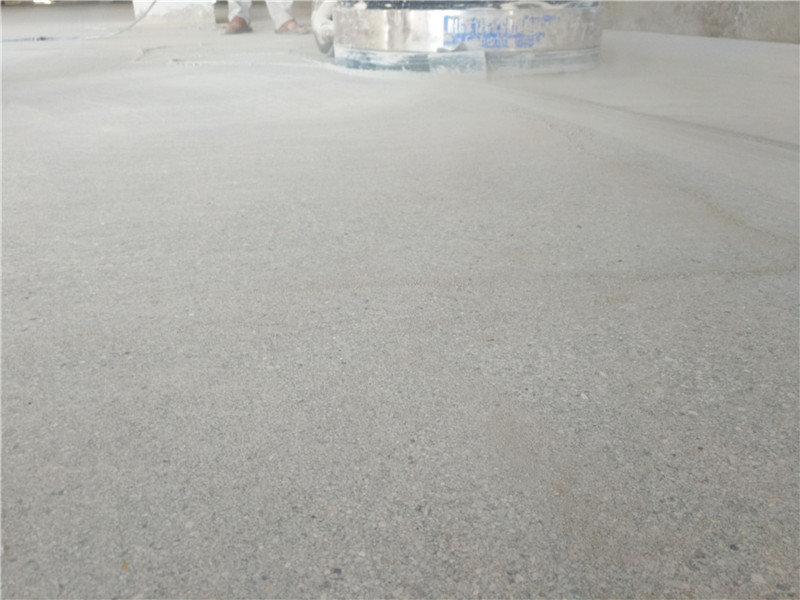

四、粗磨整平

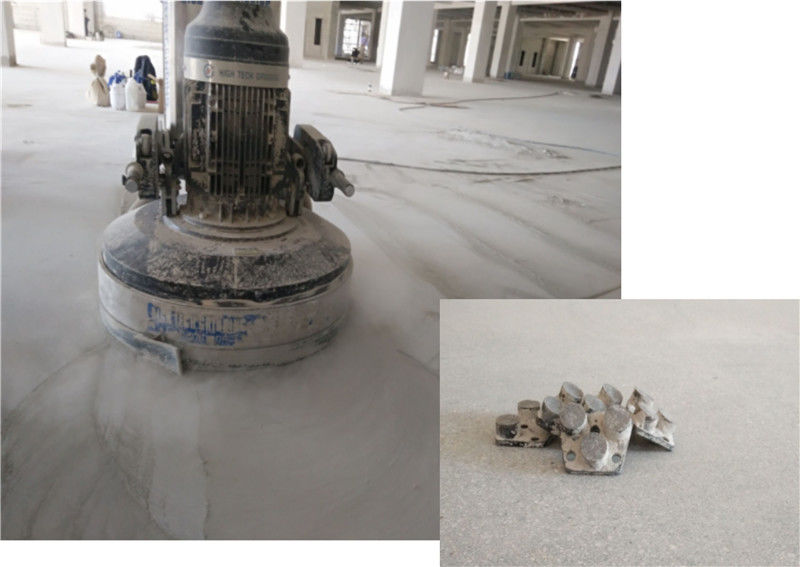

1、金属研磨

(1)金属磨片HTG-3Y-HF-30#:井字交叉研磨,每一道压10CM以上,转速调900rpm/min,行走刻度:35。(地面凹槽部分已基本打磨到,且每一道研磨完后要清理地面)

(2)金属磨片HTG-3Y-HF-60#:井字交叉研磨,每一道压10CM以上,转速调1200rpm/min,行走刻度:45。(每一道研磨完后要清理地面)

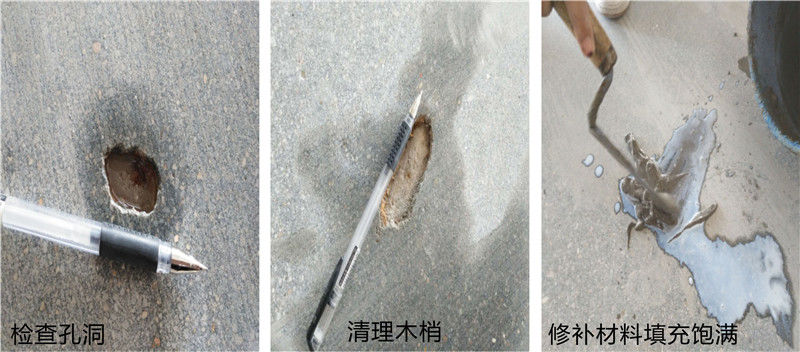

3、手工修补:检查孔洞,有部分孔洞有梢需要清理出来;用水湿润裂缝,待裂缝处无明水,用修补剂FX-1008调配超早强砂浆EC-1009-1成流动状,搅拌均匀,将调配好的修补材料倒入裂缝处,填充饱满,高出地面3-5MM以上。待表面修补材料硬化,颜色变白,用雾状水水养护2-3次,12小时后进行下道工序。

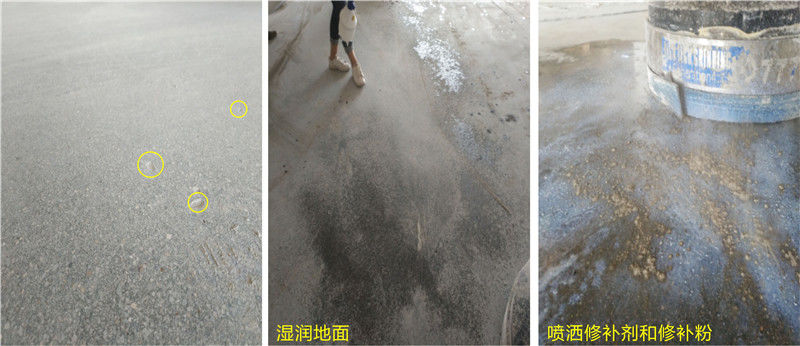

2、微孔洞机器研磨修补:待大裂缝修补12小时后,湿润地面,用修补剂1:1兑水,喷洒地面,然后均匀抛洒修补粉EC-1009-2,金属磨片HTG-3Y-HF-80#直接对地面进行研磨修补,机器设置转速:900rpm/min,行走刻度:35。之后用雾状水养护2-3次,待1h后继续进行下一道研磨。

观察地面情况,局部修补不到位的重复修补,12小时以后才可下道研磨。

3、树脂研磨

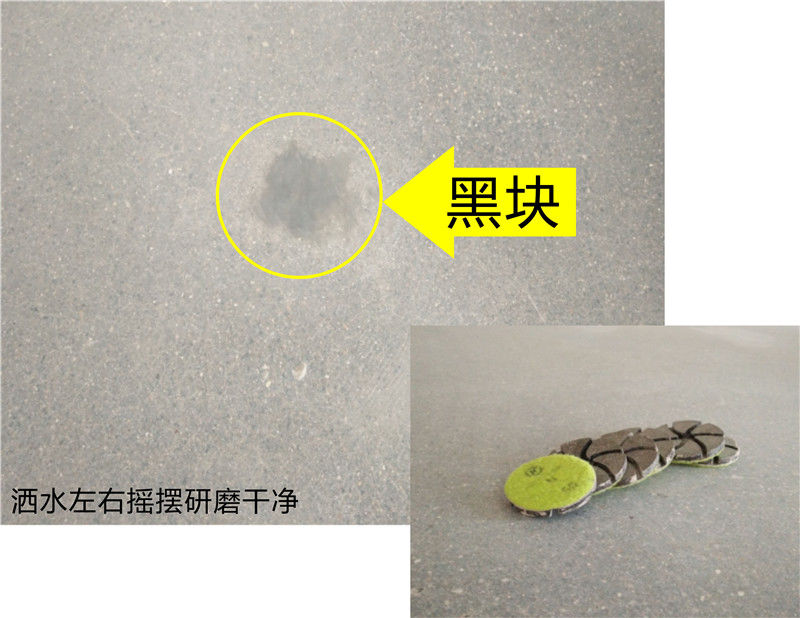

(1)树脂干磨片HTG-C310N-50#:井字交叉研磨,转速调1400rpm/min,行走刻度:45。(确保去除修补材料,若出现局部修补后留下的黑块,洒雾状水,研磨机原地左右摇摆研磨干净)

(2)树脂干磨片HTG-C310N-100#:井字交叉研磨,转速调1400rpm/min,行走刻度:45。(确保覆盖50#的划痕)

注:将地面用吸尘器吸干净,记录地面固化前硬度为,准备硬化剂材料。

六、硬化剂渗透

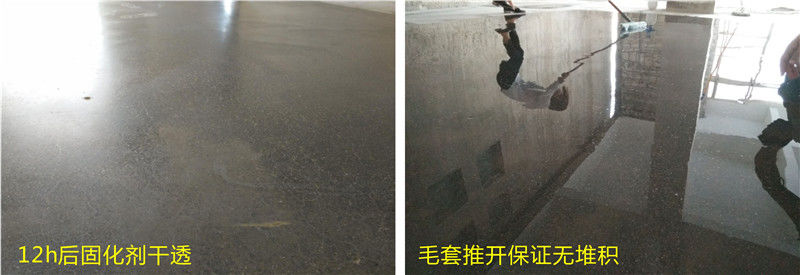

地面基础正常,复合型铂克混凝土固化剂FS-801(铂晶1号)用硬化剂1:1兑水,按0.2KG/平方的硬化剂用量均匀喷洒于地面。用毛套推开保证无堆积,保持地面湿润状态1小时,自然养生12小时以上。(潮湿天气建议加长时间,待地面干燥以后再进行下道研磨)

七、细磨

(1)树脂干磨片HTG-C310-200#:井字交叉研磨,转速调1500rpm/min,行走刻度:45。(确定固化剂已经完全干透,把表面固化剂打磨干净)

注:观察到局部疏松的地方颜色是否有改变、发白、有龟裂纹的地方,研磨前用喷壶喷洒少量硬化剂在表面,直接用200#研磨再一次加硬(此过程转速调至900转,刻度35,不宜太快)。

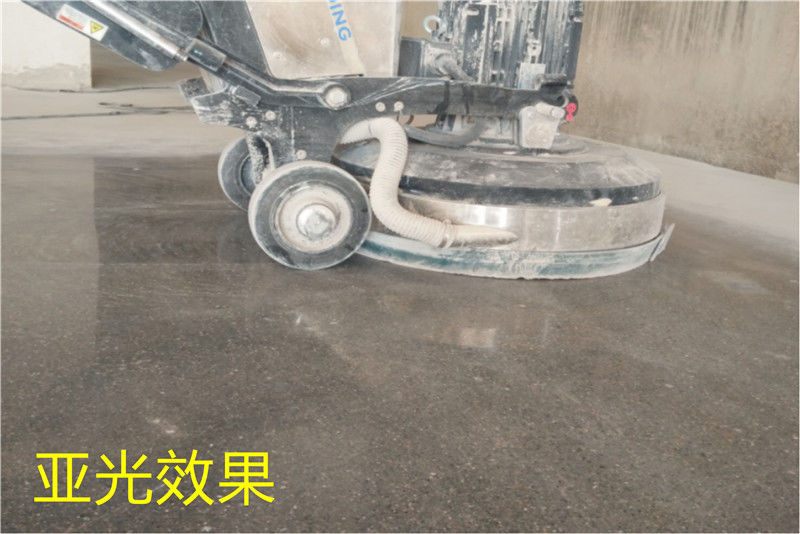

(2)树脂干磨片HTG-C310-400#:井字交叉研磨,转速调1950rpm/min,行走刻度:60。此道已有亚光效果。

八、抛光

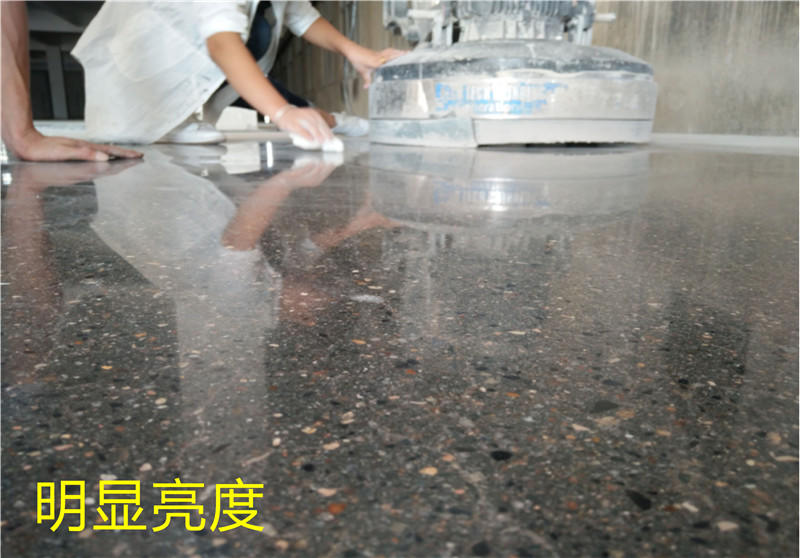

(1)树脂干磨片XZ-800#:井字交叉研磨,转速调1950rpm/min,行走刻度:45。此道已出现明显亮度。

(2)高抛垫HTG-DIP-S004-800#:使用高抛机及1500高抛垫配合保护剂进行地面抛光。转速调1500rpm/min。

(3)高抛垫HTG-DIP-S004-1500#:使用高抛机及3000高抛垫配合保护剂进行地面抛光。转速调1500rpm/min。

注:上保护剂进行抛光可以防止水、油污的渗透,在原来的基础上提高地面亮度,而且上过保护剂的固化地面便于日后清洁。

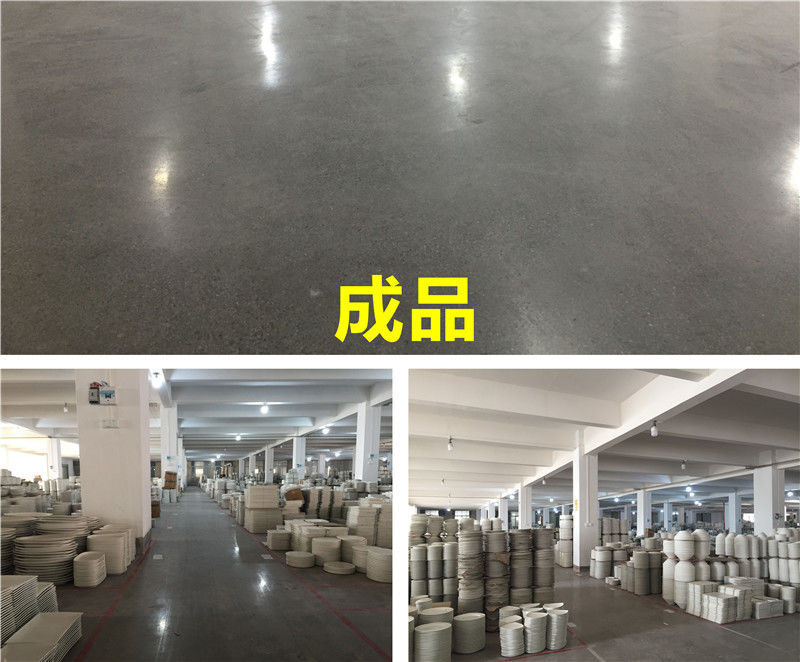

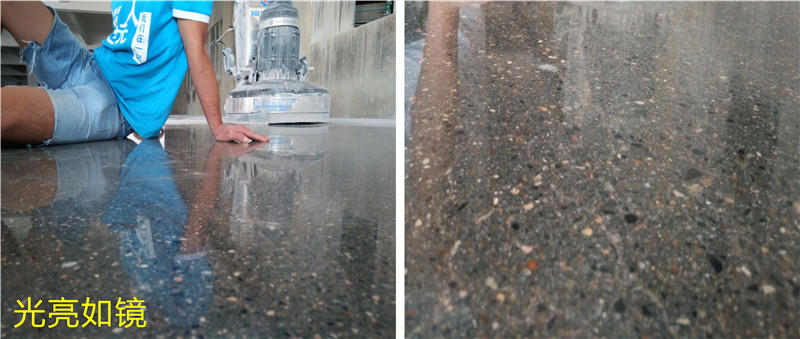

施工完成-陶瓷厂铂晶地坪效果:地面硬度、密度、亮度显著提高,解决了混凝土地面起灰起砂、裂缝和孔洞的受损问题,更加耐磨抗压、防污耐脏;混凝土表面看上去光亮如镜,美观而整洁,提升企业形象,而且非常容易清洁和维护。

铂晶地坪系统专业处理混凝土各类地坪问题,拥有非常丰富的地面处理经验,如果您想进一步了解铂晶地坪系统铂克混凝土固化剂,可以通过在线咨询或是拨打我们的热线:18606983032。

制版编辑:晶晶

联系QQ:255182478

以上文章出自铂晶地坪系统(www.bkfloor.com

转载请注明出处或联系我们授权使用

-为无尘的健康的工作环境而努力!


产品中心 铂晶地坪系统 铂晶硬化剂
手机版官网
客户见证 关于我们 联系我们
微信服务号
所权所有:泉州铂克新材料科技有限公司     地址:福建省晋江市安海镇安平开发区鸿滨路5号      工信备案:闽ICP备17018512号-1 公安备案:闽公网安备 35058202000828号
