停车场铂晶地坪

随着经济快速发展,人民生活水平日益提高,汽车数量大幅增长,因此造成的停车难使停车场的数量也随之增多。停车场每天都有大量的车辆来回进出,在长期的重压承载、摩擦、外力撞击、以及老化风化作用下,地面会提前进入老化期,出现停车场地面起灰起砂的现象,尤其是当地面原本工程质量就不好的时候,地面受损会更加严重,还有出现空鼓、裂缝、孔洞、局部破损等情况。如果是这样,需要及时处理地面问题,可以改造做固化地坪,与停车场的环境要求十分符合。

停车场地面可能存在的问题:

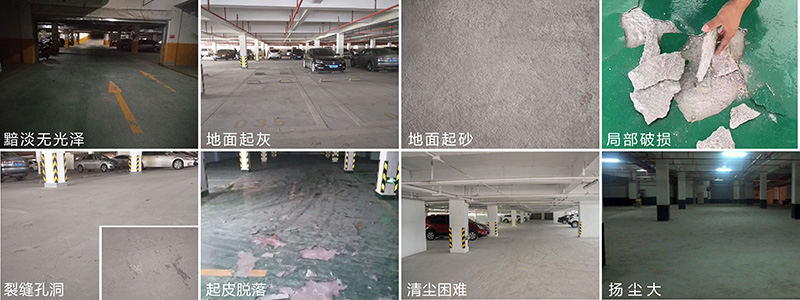

(地面问题)

处理方法:铂晶地坪系统-固化施工工艺

施工材料:铂克混凝土固化剂FS-801(铂晶1号)

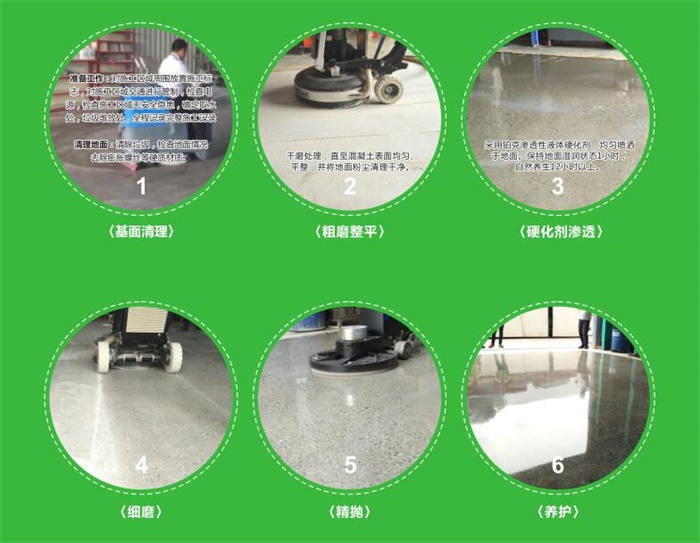

施工流程:

铂晶地坪系统-固化施工工艺采用的主要地坪材料铂克混凝土固化剂FS-801(铂晶1号)与混凝土中的水泥进行水合反应,生产不膨胀,不收缩,性质稳定的化学产物(C-S-H),使整个地面更加密实,坚固有效解决停车场地面起灰起砂的问题,得到一个不起灰不起砂、耐磨抗压的地下停车场铂晶地坪:

1、绿色环保:铂克混凝土固化剂是通过认证的环保材料,停车场地面没有刺鼻气味,更安全,更放心。

2、不起砂、不起灰:地面经过铂克混凝土固化剂处理后,硬度、密度、亮度得到显著提高,地面更加耐磨,使用更久。

3、耐磨抗压:地面经过铂克混凝土固化剂处理后,能够承载停车场众多车辆的来回碾压和摩擦。

4、防污耐脏:地面经过铂克混凝土固化剂处理后,可以有效延缓水、油、酸碱等物质的渗透,地面更加美观整洁,帮助提升企业形象和实力。

5、易清洁、维护成本低:地面经过铂克混凝土固化剂处理后,地面便于清洁,使用若干年后如光泽度下降,再次抛光即可恢复如初,维护简单,大大降低了成本。

【太仓华旭物业-地下停车场】

一、勘察地面,根据地面情况确定材料选择和施工方案。

地面情况:本样板为C30混凝土老地面,地面密实度较好,局部上方管道有渗水;硬度较好,表面硬度测试达到莫氏3-4;地面裂纹分布广,需要切缝修复;车库为使用状态,需分块施工。

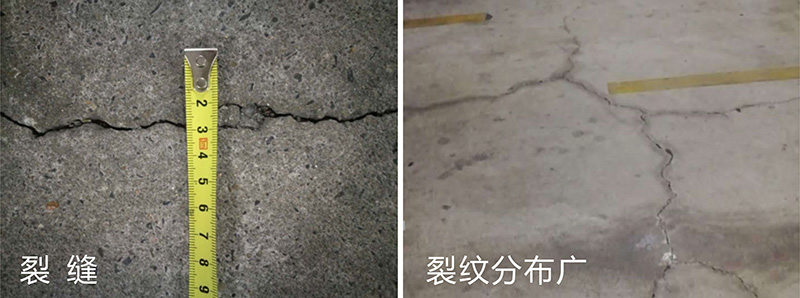

(裂缝)

施工方案:铂晶地坪系统-固化施工工艺

材料选择

1、材料:铂克混凝土固化剂FS-801(铂晶1号);FX-1008混凝土修补剂;FB-2001混凝土保护剂;EC-1009-1高效能超早强砂浆;EC-1009-2高效能超早强砂浆。

2、磨料:HTG-3Y-HF:30#,60#,80#金属磨片;HTG-C31050#100#200#400#树脂干磨片;HTG-C405XZ-800#抛光片;HTG-DIP-S0041500#3000#高速抛光垫。

3、机器:HTG-777-4A自带驱动地坪研磨机;HTG-IVC550大型工业吸尘器;HTG-HP-27高速抛光机、12头方形地坪研磨机XY-600E

4、工具:硬度测试笔,测光仪,回弹仪,电磨,切割片,尘推,喷壶。

二、准备工作

1、对施工区域周围放置施工标志,对施工区域交通进行管制;2、检查电源,检查施工区域无安全隐患;3、确定取水处,垃圾堆放处;4、确定操作人员熟悉机器使用;5、全程记录完整施工记录(记录每个工序的机器行走速度,和注意事项,确定责任人)。

三、清理地面

清除垃圾,检查地面情况去除膨胀螺丝等硬质材质。

四、边角研磨

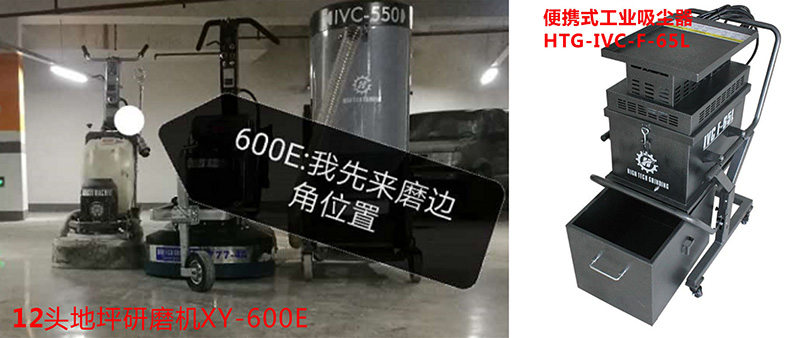

1:每一个号数都是先用XY-600E方形12头研磨边角,然后用大机器研磨大面积

2:建议XY-600E配套便捷式工业吸尘器,能有效控制扬尘。

五、粗磨整平

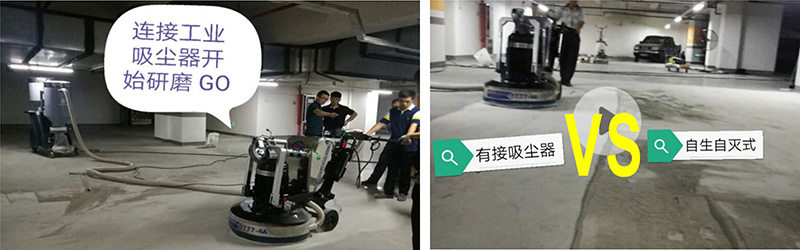

1、接吸尘器

1)无尘研磨,在研磨前都对接好吸尘器。

2)可将电线和吸尘管用挂钩挂起来在手炳,并用美纹胶每隔段胶起来,更加安全,也节省拉线人员。

2、金属研磨

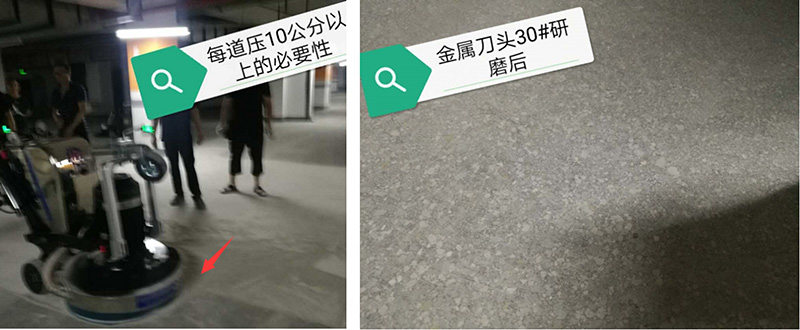

1)金属磨片HTG-3Y-HF-30#井字交叉研磨,每一道压10CM以上,转速调900rpm/min,行走刻度:35

2)金属磨片HTG-3Y-HF-60#井字交叉研磨,每一道压10CM以上,转速调1200rpm/min,行走刻度:45。(边缘地方先横向研磨,再大面积竖向研磨)

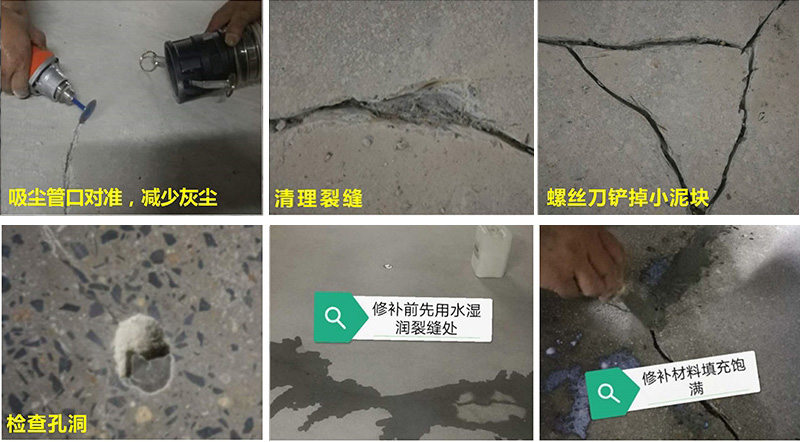

3、手工切缝修补:用电磨配合专用切片沿裂缝走向切缝,并将切好的裂缝处清理干净,,并同时检查地面其他大孔洞。之后用水湿润裂缝,待裂缝处无明水,开始修补。

用修补剂FX-1008调配超早强砂浆EC-1009-1成流动状,搅拌均匀,将调配好的修补材料倒入裂缝处,填充饱满,高出地面3-5MM以上。待表面修补材料硬化,颜色变白,用雾状水水养护2-3次,12小时后进行下道工序。

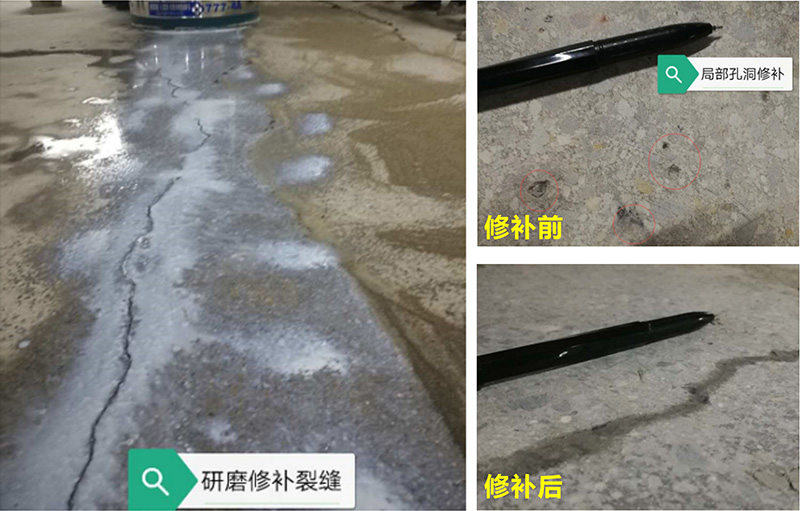

4、微孔洞机器研磨修补:待大裂缝修补12小时后,湿润地面,用修补剂1:1兑水,喷洒地面,然后均匀抛洒修补粉EC-1009-2,金属磨片HTG-3Y-HF-80#直接对地面进行研磨修补,机器设置转速:900rpm/min,行走刻度:35。之后用雾状水养护2-3次,待1h后继续进行下一道研磨。

观察地面情况,局部修补不到位的重复修补,12小时以后才可下道研磨。

5、树脂研磨

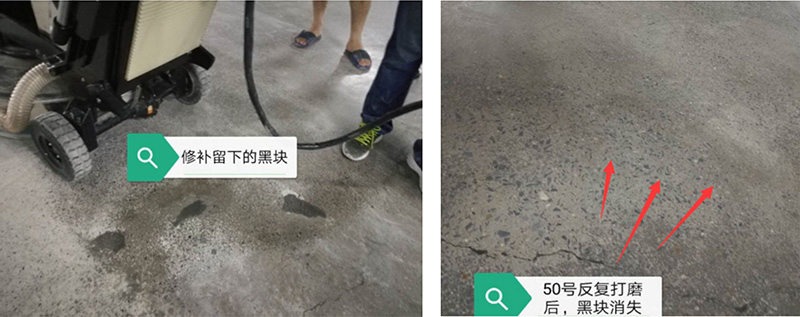

1)树脂干磨片HTG-C310-50#井字交叉研磨,转速调1400rpm/min,行走刻度:45。(确保去除修补材料,若出现局部修补后留下的黑块,洒雾状水,研磨机原地左右摇摆研磨干净)

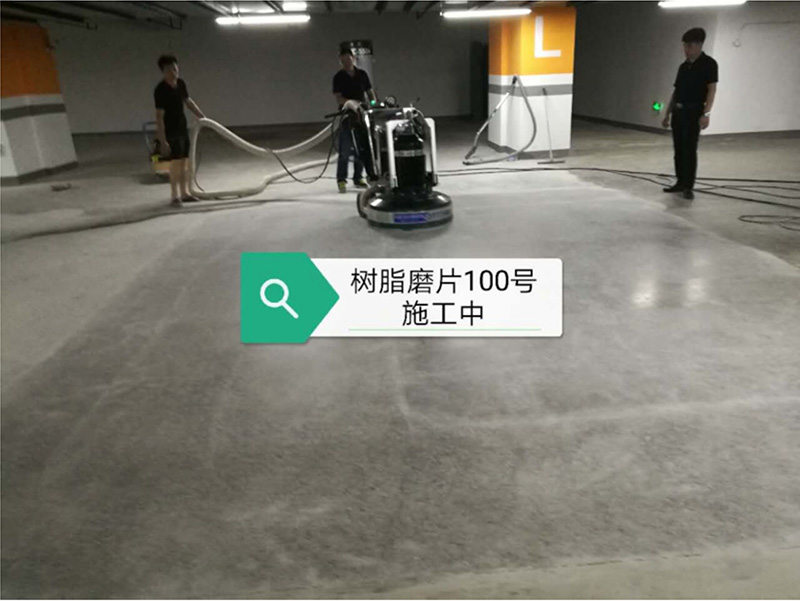

2)树脂干磨片HTG-C310-100#井字交叉研磨,转速调1400rpm/min,行走刻度:45。(机器向边缘地方先走,不要打到边上做好的地面)

注:将地面用吸尘器吸干净,记录地面固化前硬度为4,准备硬化剂材料。

六、硬化剂渗透

地面基础正常,复合型铂克混凝土固化剂FS-801(铂晶1号)用硬化剂1:1兑水,按0.2KG/平方的硬化剂用量均匀喷洒于地面。用尘推推开保证无堆积,保持地面湿润状态1小时,自然养生12小时以上。

七、细磨

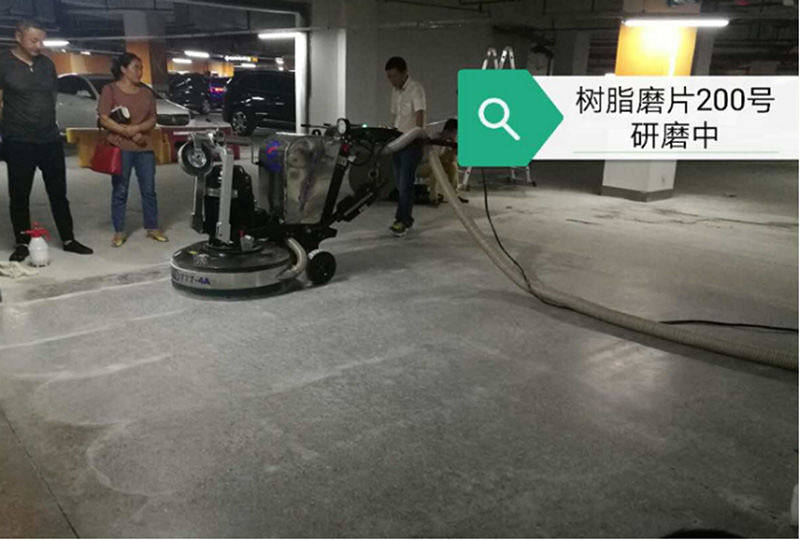

1)树脂干磨片HTG-C310-200#井字交叉研磨,转速调1500rpm/min,行走刻度:45。(确定固化剂已经完全干透,把表面固化剂打磨干净)

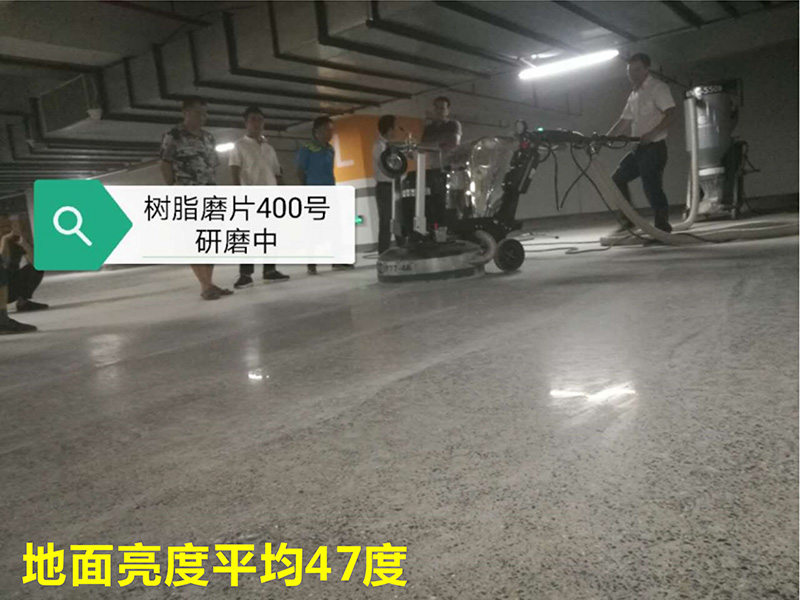

2)树脂干磨片HTG-C310-400#井字交叉研磨,转速调1950rpm/min,行走刻度:60。此道已有亚光效果。

八、抛光

1)树脂干磨片XZ-800#井字交叉研磨,转速调1950rpm/min,行走刻度:45。此道已出现明显亮度。

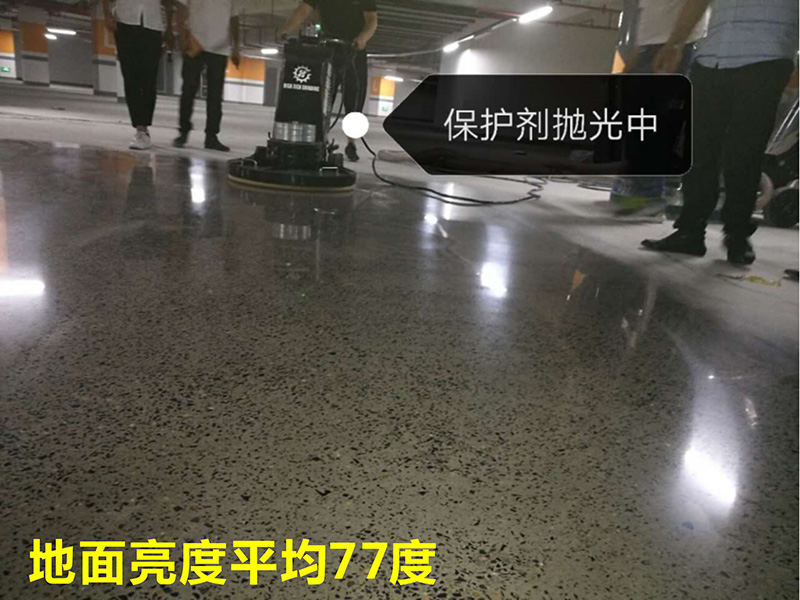

2)高抛垫HTG-DIP-S004-1500#使用高抛机及1500高抛垫配合保护剂进行地面抛光。转速调1500rpm/min,测光仪测量地面亮度平均77度。

3)高抛垫HTG-DIP-S004-3000#使用高抛机及3000高抛垫配合保护剂进行地面抛光。转速调1500rpm/min

注:上保护剂进行抛光可以防止水、油污的渗透,在原来的基础上提高地面亮度,而且上过保护剂的固化地面便于日后清洁。

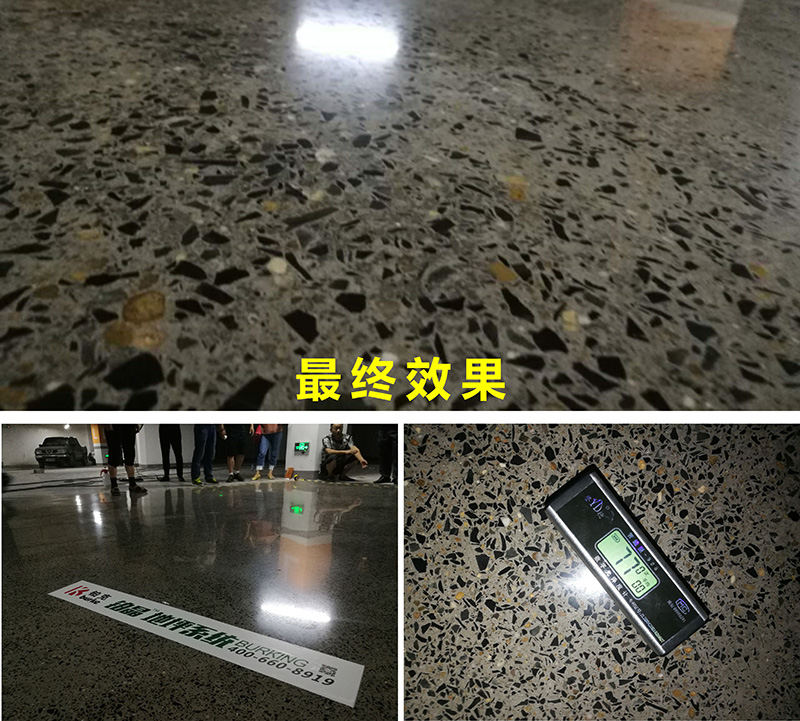

施工完成-停车场铂晶地坪效果:地面硬度、密度提高,亮度达到了77度,解决了混凝土地面起灰起砂、裂缝和孔洞的受损问题,更加耐磨抗压、防污耐脏,且混凝土表面看上去光亮如镜,美观而整洁,非常容易清洁和维护。

铂晶地坪系统专业处理混凝土各类地坪问题,拥有非常丰富的地面处理经验,如果您想进一步了解铂晶地坪系统铂克混凝土固化剂,可以通过在线咨询或是拨打我们的热线:18606983032

制版编辑:晶晶

联系QQ255182478

以上文章出自铂晶地坪系统(www.bkfloor.com

转载请注明出处或联系我们授权使用

-为无尘的健康的工作环境而努力!











产品中心 铂晶地坪系统 铂晶硬化剂
手机版官网
客户见证 关于我们 联系我们
微信服务号
所权所有:泉州铂克新材料科技有限公司     地址:福建省晋江市安海镇安平开发区鸿滨路5号      工信备案:闽ICP备17018512号-1 公安备案:闽公网安备 35058202000828号
